施設全体図


トラックスケール

#

ICカードで対応、管理しています。最大40,000kgまで計量可能です。

トラックダンパー

#

チップ専用車両にも対応可能です。

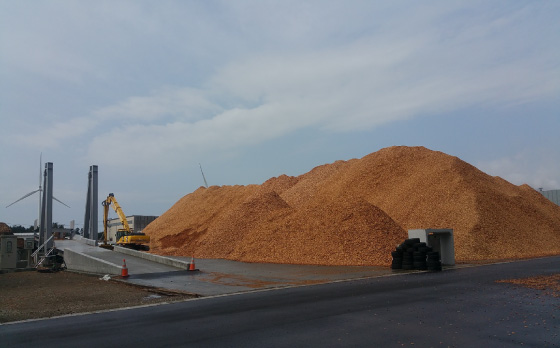

木質チップ置場

#

乾燥装置

#

熱源に建設資材廃棄物チップを使用しています。
これをストーカー炉で燃焼させ、約1100℃の熱風を長さ20mのロータリーキルンの中に吹き込みます。
ロータリーキルンの中で木質チップを約1時間滞留させ、水分率約50%から約35%に下げます。

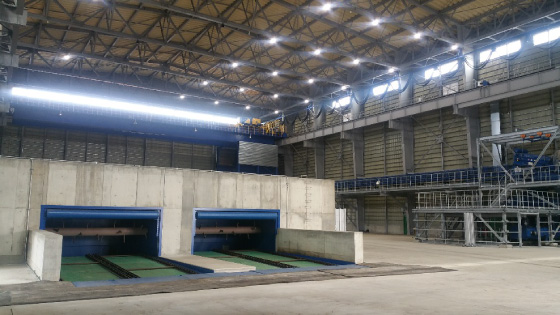

マテリアルハンドリング棟

#

燃料を搬送する設備を設置している建屋です。
ウォーキングフロアにて木質チップを、天井クレーンにてPKSを搬送します。

循環流動層ボイラ

#

高温で活発に流動する砂を内部で循環させることで、安定した燃焼が確保され、高い燃焼効率を達成することができます。
高温ガスによって水を加熱し、蒸気をタービンへ送ります。

タービン・発電機

#

ボイラで発生した蒸気は、タービンへ送られ13段のブレード（羽根）を1分間で最大7,000回転します。その回転により、後段に設置された発電機を回し、20MWの電気を発電します。

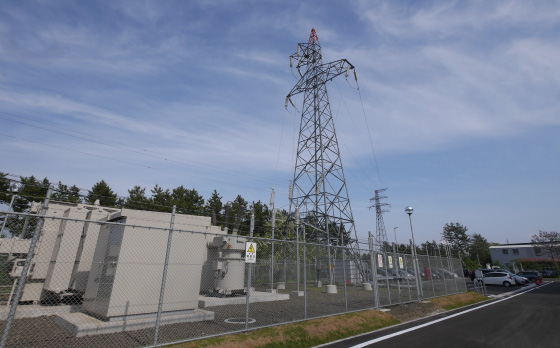

送電塔

#

PKS貯蔵ヤード

冷却棟

#

タービンから出た蒸気を工業用水で冷却して復水に戻し、ボイラ水として再利用する設備です。

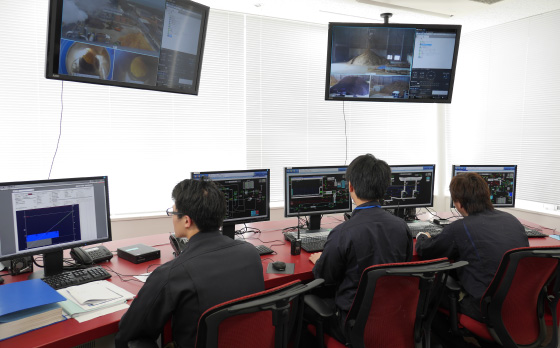

事務所棟・中央操作室

#

発電の流れ

#

トラックスケール

ICカードで対応、管理しています。最大40,000kgまで計量可能です。

#

トラックダンパー

チップ専用車両にも対応可。

#

マテリアルハンドリング棟

燃料を搬送する設備を設置している建屋です。ウォーキングフロアにて木質チップを、天井クレーンにてPKSを搬送します。

#

乾燥設備

熱源に建設資材廃棄物チップを使用しています。
これをストーカー炉で燃焼させ、約1100℃の熱風を長さ20mのロータリーキルンの中に吹き込みます。
ロータリーキルンの中で木質チップを約1時間滞留させ、水分率約50%から約35%に下げます。

#

循環流動層ボイラ

高温で活発に流動する砂を内部で循環させることで、安定した燃焼が確保され、高い燃焼効率を達成することができます。
高温ガスによって水を加熱し、蒸気をタービンへ送ります。

#

タービン・発電機

ボイラで発生した蒸気はタービンへ送られ、13段のブレード（羽）を1分間で最大7,000回まわします。その回転により、後段に設置された発電機をまわし、20.5MWの電気を作ります。

#

冷却塔

タービンから出た蒸気を工業用水で冷却して復水に戻し、ボイラ水として再利用する設備です。
